Воробьёвский возвышенный резервуар является единственным сооружением системы Москворецкого водоснабжения, могущим регулировать расход воды в городе. Он прежде всего должен принимать в себя воду, подаваемую равномерно из Рублёва в количестве 14 000 000 вёдер в сутки. Кроме того, он должен накоплять в себе тот остаток воды, который будет являться в часы наименьшего разбора воды, с тем чтобы отдавать эту воду в город в часы наибольшего разбора в добавок к постоянному притоку воды из Рублёва. Наконец, Воробьёвский резервуар должен служить и резервуаром запасным, могущим поддерживать водоснабжение Москвы в случаях прекращения подачи воды из Рублёва.
Для одного только регулирования водоснабжения города на 14.000.000 вёдер в сутки Воробьёвский резервуар должен иметь емкость до 2 500 000 вёдер. Что касается запаской емкости этого возвышенного резервуара, питающего сеть городских водопроводных труб, то она может быть, как произвольно мала, так и произвольно велика. — В практике водопроводного дела имеются водопроводы, совершенно не имеющие запасного резервуара, а также водопроводы, имеющие громадные, напр., на годичный срок, запасные резервуары.
На Воробьевых горах имеется возможность увеличить ёмкость резервуара до 20 000 000 вёдер, то есть свыше суточного расхода, на который проектировано полное Москворецкое водоснабжение Москвы. Воробьёвский резервуар расположен на такой местности, которая имеет нивелирную отметку около 38 саж. Эту же отметку имеет и средний уровень воды в резервуаре, тогда как высшая точка поверхности земли в городе имеет отметку около 24 саж. Из этого видно, что Воробьёвский возвышенный резервуар расположен достаточно высоко, чтобы питать водою весь город.

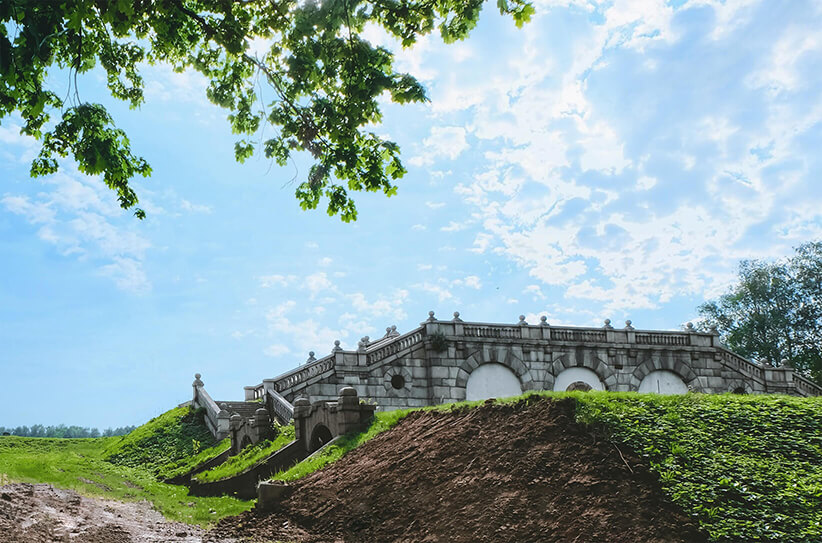

Воробьёвский резервуар состоит из двух главных частей: первая представляет собою камеру, в которой располагаются все задвижки на приводящих, отводящих и спускных трубах; вторая часть представляет собою собственно водохранилище; эта последняя разделяется продольною стеною на две отдельные, совершенно независимые части, так что для производства каких-либо работ можно выделять половину резервуара. Внутри резервуара устроены водонаправляющие стенки для того, чтобы не было застойных мест для воды. Резервуар приспособлен для постепенного расширения его, начиная с ёмкости в 600 000 вёдер и до 20 000 000 вёдер. Четыре Рублёвские водовода, приводящие воду, входят своими изливными стояками в 36’’, как в ту, так и в другую половину резервуара и изливают воду в водоприемную камеру с круглых водосливных насадок, происходит аэрация воды. Из водоприемных камер вода переливается затем в два отделения резервуара. Этот перелив происходит через верхнюю грань разделительной стены между камерами и резервуаром, при чём вода падает с водослива в воду, находящуюся в резервуаре, подвергаясь в этом водопаде аэрации. Упавши с водосливов в резервуар по сторонам, прилегающим к его центральной продольной линии, вода вслед за тем обходит постепенно всю площадь каждого отделения резервуара и направляется к отводящим камерам, расположенным по переднему же фронту резервуара, — рядом с водоприемными камерами — по сторонам их. Из отводящих камер резервуара вода поступает в пять 36’’ магистралей, сообщающихся с каждой половиной резервуара. Кроме того, в каждой отводящей камере резервуара имеется по одной спускной трубе на случай полного опорожнения той или другой половины резервуара. Затем в каждом отделении резервуара имеется так называемая холостая труба, предупреждающая переполнение резервуара.
Как излишняя вода, так и вода от опорожнения резервуара отводится в особый пруд, расположенный в Воробьевском парке, по соседству с резервуаром. Пруд имеет назначение быть украшением парка и, кроме того, может служить для фонтанов и каскадов, которые могут быть устроены на береговом откосе Москвы-реки. Наконец, тот же пруд может давать воду для действия элеватора, который может быть устроен для сообщения нижней береговой площадки с верхней береговой площадкой, на которой оканчивается линия конной железной дороги, ведущей сюда из Москвы.

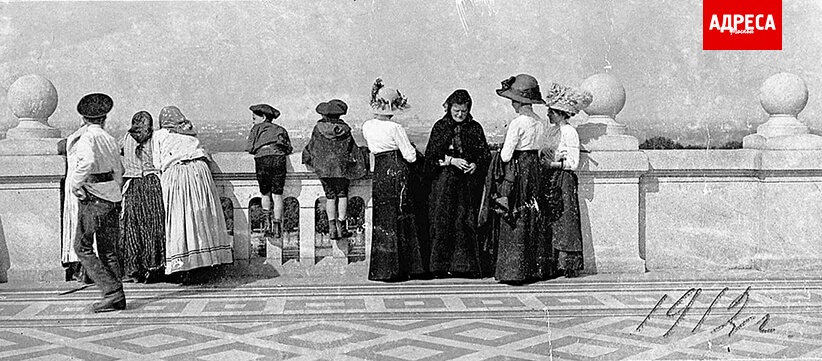

Над водоизливными камерами Воробьёвского резервуара помещается павильон, а над камерой задвижек расположена на её сводах большая площадка. С этих мест, а равно и со всей поверхности сводов, которыми покрыт резервуар, открывается дивная панорама Москвы, привлекавшая на Воробьёвы горы массы посетителей, желавших любоваться ею.
nota bene
Отрывок из книги «Система водоснабжения Москвы инженера Н. П. Зимина», 1905 год
